Miếng hàn nguyên bản WYLIE (hàn chân đứt trên main)

Pad đồng mất, chân linh kiện đứt là kiểu hỏng thợ main gặp liên tục sau khi máy bị rơi hay hàn lại nhiều lần. Miếng hàn nguyên bản WYLIE là tấm đồng ăn mòn sẵn thành hàng trăm chi tiết nhỏ: chấm tròn, chấm có đuôi dây, vạch dài, dán trên nền phim trong; bạn bóc đúng chi tiết vừa pad rồi hàn lên để dựng lại chân hoặc nối dây bay.

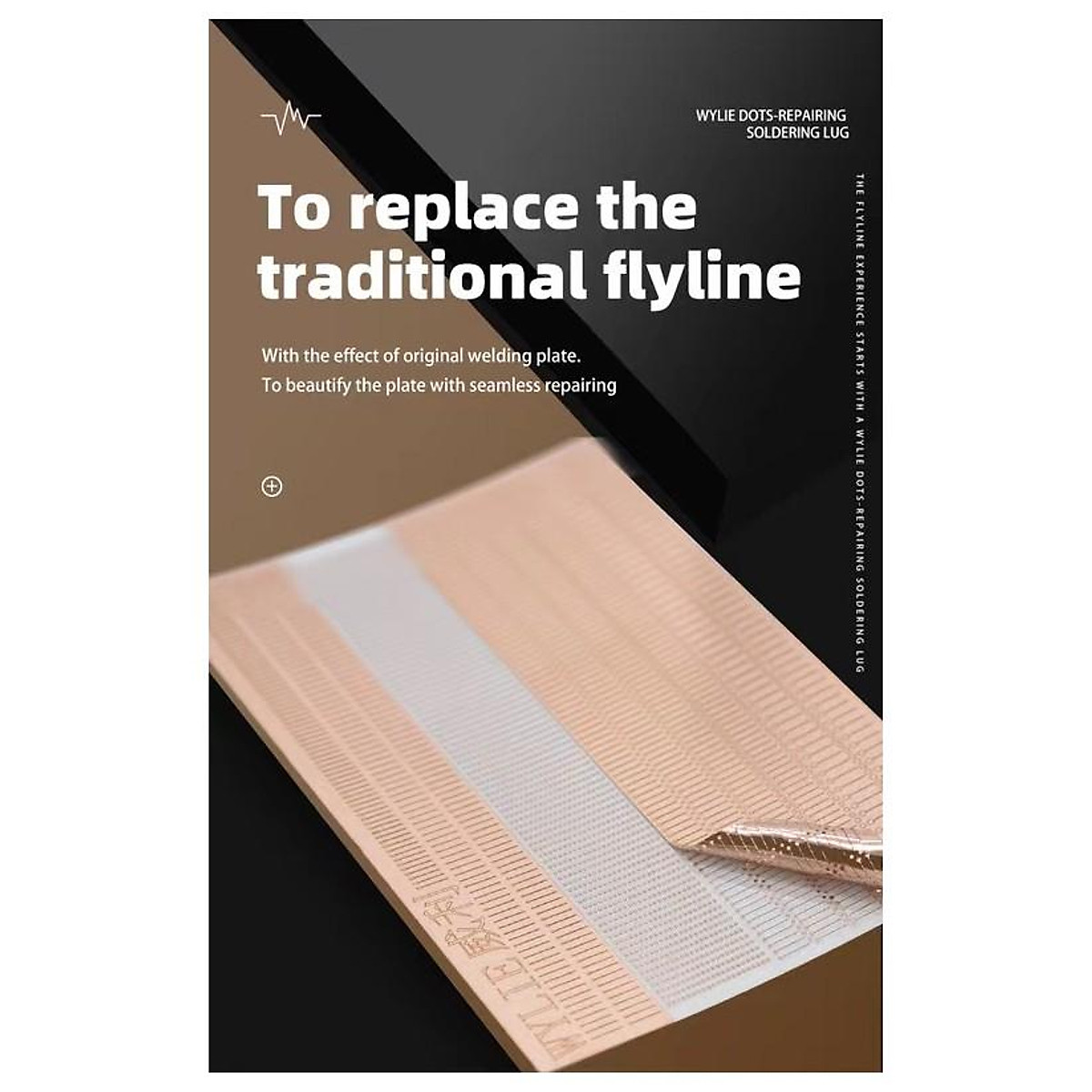

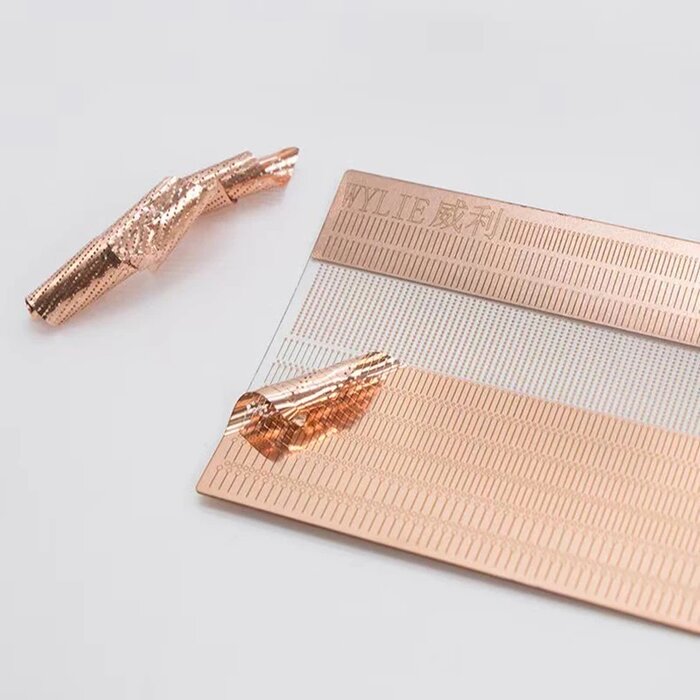

Hãng gọi tấm này là WYLIE dots-repairing soldering lug. Tấm được in chữ WYLIE 威利 ở góc, chia thành nhiều dải: dải chấm nhỏ để làm pad, dải chấm có đuôi để làm pad kèm dây dẫn, dải vạch để cầu mạch.

• Đồng nguyên chất: hàn dính chắc với thiếc thông thường.
• Nhiều dáng chi tiết: chấm tròn, chấm có đuôi dây, vạch dài, chọn theo pad cần dựng.
• Bóc ra là dùng: chi tiết nằm trên phim trong, không phải cắt bằng dao.
• Tấm nhiều chi tiết: một tấm dùng được cho rất nhiều ca.

Thông số kỹ thuật miếng hàn nguyên bản WYLIE

Tương thích, dùng với gì

Bài cũ nhắc dùng với mỏ hàn T12, C210, C115. Bạn cần một mũi hàn C210 WYLIE hoặc C210 Black King Kong, thêm mỡ hàn WL-225A và dây đồng cầu mạch để nối dây bay.

Miếng hàn nguyên bản phù hợp với ai

Hợp với thợ main iPhone, Samsung, Xiaomi, Oppo, Vivo và cả main laptop, bo mạch tablet khi pad đứt hay oxy hóa. Cần miếng hàn dạng khác, có miếng hàn nguyên bản IC-08A. Xem thêm ở mục máy hàn và phụ kiện.

Cách dùng

1. Xác định pad bị mất hoặc chân đứt, cạo sạch lớp phủ quanh đó.
2. Dùng panh bóc chi tiết vừa cỡ pad khỏi phim nền.
3. Phết mỡ hàn, đặt chi tiết lên vị trí cũ rồi hàn cố định, nhiệt tham khảo 320 đến 380°C theo hướng dẫn bài cũ.
4. Hàn dây bay từ chi tiết mới sang điểm cần nối.
5. Đo thông mạch bằng đồng hồ vạn năng rồi phủ keo bảo vệ.

Lưu ý khi dùng

• Hàn nhanh, không nung quá lâu để khỏi bong chi tiết đồng mỏng.
• Chọn chi tiết đủ nhỏ để không chạm pad bên cạnh.
• Đo thông mạch trước khi cấp nguồn cho main.
• Dùng panh giữ chi tiết khi hàn, tránh trôi; cất tấm phẳng, tránh gập phim nền.
