Miếng hàn nguyên bản (hàn chân đứt trên main)

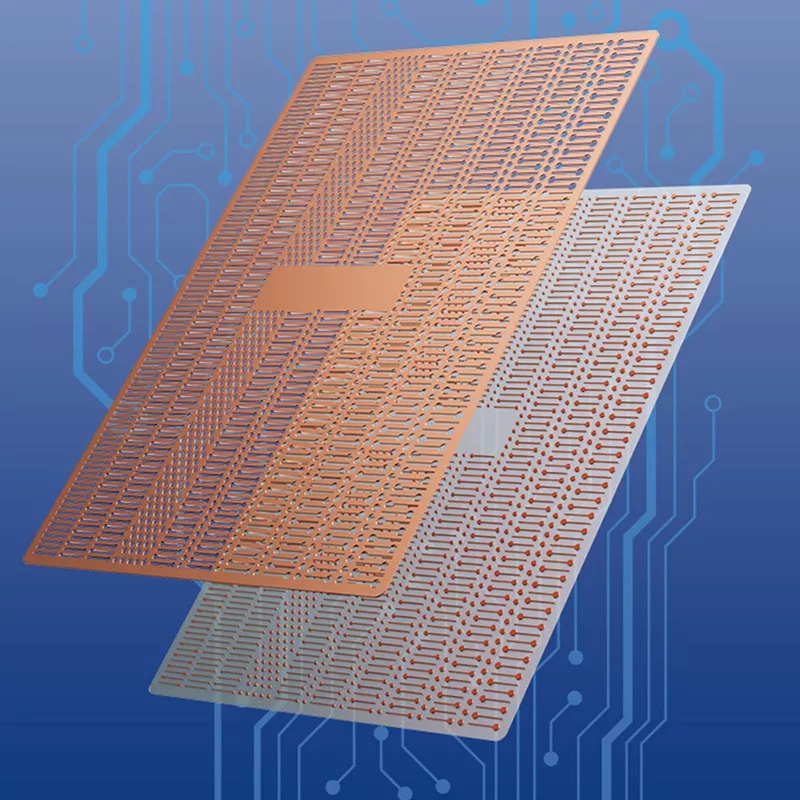

Miếng hàn nguyên bản iC-08A là tấm đồng foil dày 30µm, trên đó in sẵn hàng nghìn điểm pad nhỏ đủ cỡ. Khi gặp main bị đứt pad, rơi chân IC nguồn, CPU, IC WiFi hay IC cảm ứng, bạn cắt một điểm vừa cỡ pad cũ, hàn thẳng xuống lớp đồng còn lại và nối mạch ngay tại chỗ. Pad mới phẳng, IC đặt lên vẫn khít, không phải nhảy dây đồng lòng thòng.

Tấm cỡ 98mm × 68mm, dùng được rất nhiều lần vì mỗi lần chỉ cắt một mẩu nhỏ. Các máy hàn và mũi dùng kèm xem ở danh mục máy hàn.

• Đồng foil 30µm: dẫn điện, dẫn nhiệt tốt, đủ mỏng để hàn phẳng xuống main.
• Tấm 98 × 68mm: hàng nghìn điểm pad, nhiều cỡ, cắt bằng dao rọc giấy hoặc kéo.
• Không nhảy dây: pad mới nằm đúng vị trí cũ, IC lắp lại không bị kênh.
• Bám lớp phủ xanh: sau khi hàn phủ UV solder mask lên để giữ pad chắc lâu dài.

Thông số kỹ thuật miếng hàn nguyên bản iC-08A

Tương thích, dùng với gì

Miếng hàn nguyên bản iC-08A phù hợp với ai

Thợ sửa main nhận các ca đứt pad, rơi chân IC sau rơi vỡ, vào nước hoặc do người sửa trước cạy hỏng, nhất định nên có tấm này trên bàn. Thợ chỉ thay màn, pin, không hàn main thì không cần.

So với nhảy dây đồng

Nên chọn iC-08A nếu pad đứt nằm dưới chân IC, CPU; đứt mạch dài giữa hai điểm xa nhau thì vẫn dùng dây đồng. Chọn máy hàn mũi nhỏ cho việc này xem bài chọn máy hàn sửa điện thoại.

Lưu ý khi dùng

• Cạo lớp phủ xanh quanh chỗ đứt để lộ đồng, lau cồn rồi mới đặt pad mới.
• Hàn nhanh ở 320–380°C, giữ mỏ hàn lâu làm lớp đồng mỏng bong khỏi main.
• Đo thông mạch bằng đồng hồ sau khi hàn, rồi phủ xanh UV để cố định pad.
• Cất tấm trong túi, tránh gập; đồng foil mỏng dễ nhăn.
