Cáp fix pin iPhone hãng LUBAN
(1 đánh giá)
- Giao hàng toàn quốc, xem hàng trước khi trả tiền
- Đổi trả 3 ngày, lỗi nhà sản xuất đổi mới trong 7 ngày
- Bảo hành chính hãng, thời hạn ghi rõ từng sản phẩm
- Hoàn tiền 100% nếu phát hiện hàng dựng
Cáp fix pin iPhone hãng LUBAN dành cho thợ thay pin iPhone 11, 11 Pro, 11 Pro Max, 12, 12 mini, 12 Pro, 12 Pro Max dùng hệ box Luban. Cáp gắn ngoài vào cáp pin, qua thiết bị Luban như Box LUBAN L3 để chỉnh sức khỏe pin, reset chu kỳ và đọc ghi dữ liệu pin, tắt cảnh báo sau thay cell. Chọn bản theo nhóm máy.
Điểm nổi bật của Cáp fix pin iPhone hãng LUBAN

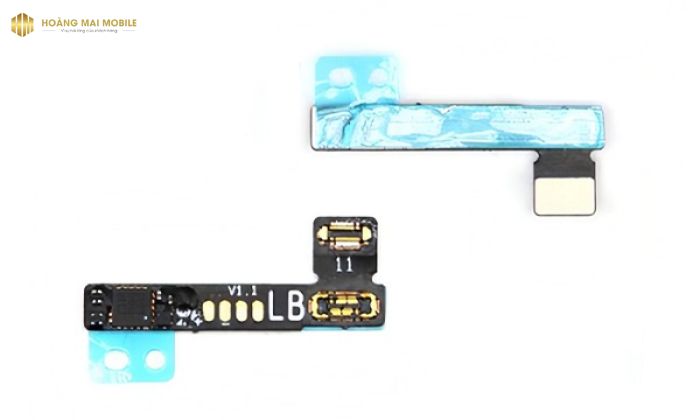

Cáp fix pin iPhone hãng LUBAN là cáp FPC gắn ngoài (tag-on) cho pin iPhone 11 đến 12 Pro Max. Sau khi thay cell, máy báo cảnh báo pin và phần trăm sức khỏe không đúng; bạn gắn cáp này vào cáp pin, nối với thiết bị Luban để chỉnh sức khỏe pin, reset số chu kỳ và đọc ghi dữ liệu pin. Cáp nằm lại trong máy cùng pin.
Cáp thuộc hệ Luban, dữ liệu đọc và ghi bằng box của hãng này, ví dụ Box LUBAN L3 với thanh fix pin. Hãng ghi rõ từ iPhone 11 trở lên cần cáp hoặc thanh fix cắm ngoài để sửa dữ liệu pin, nên cáp này là vật tư tiêu hao đi kèm box khi bạn thay pin đời 11, 12.
- Gắn ngoài, không hàn: cắm vào cáp pin, không hàn chip lên pin mới.
- Chỉnh đủ ba thứ: sức khỏe pin, số chu kỳ, dữ liệu pin đọc ghi được qua thiết bị Luban.
- Bốn bản cho 11 đến 12 Pro Max: 11; 11 Pro và 11 Pro Max; 12, 12 Pro, 12 mini; 12 Pro Max.
- Cùng hệ Box LUBAN L3: dùng chung box cho pin, Face ID, True Tone, không cần thêm box pin riêng.

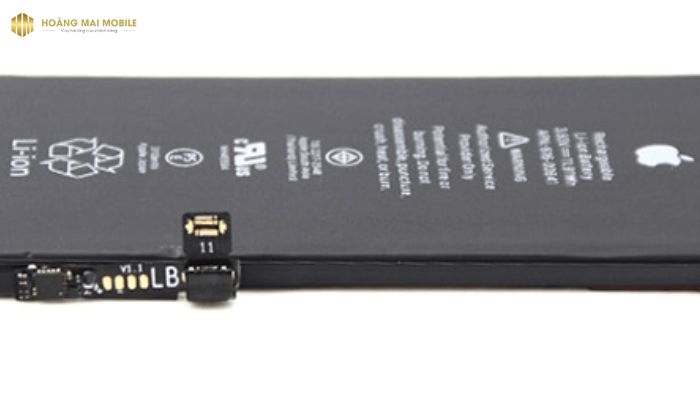

Thông số kỹ thuật cáp fix pin iPhone hãng LUBAN
| Thông số | Giá trị |
|---|---|
| Chung | |
| Thương hiệu | LUBAN |
| Mã hàng | SP007760 |
| Loại | Cáp FPC fix pin gắn ngoài (tag-on) |
| Màu sắc | Đen |
| Xuất xứ | Trung Quốc |
| Tương thích và chức năng | |
| Đời máy bán tại Hoàng Mai Mobile | iPhone 11; 11 Pro, 11 Pro Max; 12, 12 Pro, 12 mini; 12 Pro Max |
| Hãng còn có bản | iPhone 13, 13 mini; 13 Pro, 13 Pro Max, 14 Pro, 14 Pro Max; 14, 14 Plus |
| Việc làm được | Chỉnh sức khỏe pin, reset chu kỳ, đọc, sửa và ghi dữ liệu pin |
| Thiết bị đọc ghi | Box của Luban (Box LUBAN L3 với thanh fix pin) |
Tương thích, dùng với gì
| Mã / tên | Dùng cho | Trong hộp hay mua riêng |
|---|---|---|
| Cáp Pin iPhone 11 hãng LUBAN | iPhone 11 | Chọn khi mua |
| Cáp Pin iPhone 11 Pro/11 Pro Max hãng LUBAN | iPhone 11 Pro, 11 Pro Max | Chọn khi mua |
| Cáp Pin iPhone 12/12 Pro/12 mini hãng LUBAN | iPhone 12, 12 Pro, 12 mini | Chọn khi mua |
| Cáp Pin iPhone 12 Pro Max hãng LUBAN | iPhone 12 Pro Max | Chọn khi mua |
| Box LUBAN L3 kèm thanh fix pin | Đọc, ghi dữ liệu cho cáp | Mua riêng |
Cáp fix pin iPhone hãng LUBAN phù hợp với ai
Hợp với cửa hàng đã dùng Box LUBAN L3 và thay pin iPhone 11, 12 series thường xuyên; mỗi pin thay ra cần một cáp nên mua theo số lượng. Thợ chưa có box Luban thì cáp này không tự chạy được.
Nếu bạn chưa có box và chỉ cần tắt cảnh báo pin, một box pin không cần cáp sẽ đỡ tốn vật tư tiêu hao hơn; xem các lựa chọn ở danh mục Box, Đế test, Cáp. Để kiểm tra dòng sạc sau khi lắp pin, dùng thiết bị đo dòng sạc USB J7-C.
Nên chọn bản nào
Chọn cáp theo đúng nhóm máy, vì đầu cắm và dữ liệu pin khác nhau giữa các đời:
- iPhone 11: bản riêng cho 11.
- iPhone 11 Pro, 11 Pro Max: dùng chung một bản.
- iPhone 12, 12 Pro, 12 mini: dùng chung một bản.
- iPhone 12 Pro Max: bản riêng, không dùng chung với 12 Pro.
Nếu bạn làm cả 13, 14 series thì hỏi Hoàng Mai Mobile về bản cáp tương ứng của hãng. Mua cáp kèm Box LUBAN L3 nếu chưa có box.
Lưu ý khi dùng
- Đọc dữ liệu pin gốc trước khi tháo nếu còn đọc được, để đối chiếu khi ghi.
- Cắm cáp thẳng, không gập gãy, đặt cáp phẳng dưới pin khi lắp lại máy.
- Cập nhật box Luban trước khi làm máy chạy iOS mới.
- Sau khi ghi, khởi động máy, kiểm tra phần trăm pin và cảnh báo trước khi dán màn.
Thông số sản phẩm
| Hãng sản xuất: | LUBAN |
Bài viết hữu ích
Câu hỏi thường gặp
Cáp fix pin iPhone hãng LUBAN dùng với box nào?
Box của Luban, ví dụ Box LUBAN L3 với thanh fix pin; cáp không tự chạy nếu không có box.
Cáp dùng cho đời nào?
IPhone 11; 11 Pro, 11 Pro Max; 12, 12 Pro, 12 mini; 12 Pro Max, mỗi nhóm một bản; hãng còn có bản 13 đến 14 Pro Max.
Cáp làm được gì?
Chỉnh sức khỏe pin, reset chu kỳ, đọc và ghi dữ liệu pin sau khi thay cell để máy không báo cảnh báo pin.
Có phải hàn không?
Không, cáp gắn ngoài vào cáp pin và nằm lại trong máy cùng pin.
