Thiết bị kiểm tra cuộn cảm Lanrui K7S

(1 đánh giá)
38.880₫
Giá đã bao gồm VAT 8%
51.840₫
Tình trạng: Còn hàng
Thương hiệu: LANRUI

Số lượng:
- +

Điểm nổi bật của Thiết bị kiểm tra cuộn cảm Lanrui K7S

Cuộn cảm nguồn trên main điện thoại nằm sát chip, đo bằng đồng hồ khi còn trên bo thường không nói lên được gì. Thiết bị kiểm tra cuộn cảm Lanrui K7S dùng cảm ứng điện từ: cấp nguồn qua cổng Type-C, bật công tắc rồi đưa que dò lên cuộn cảm, đèn xanh sáng là cuộn cảm còn làm việc.

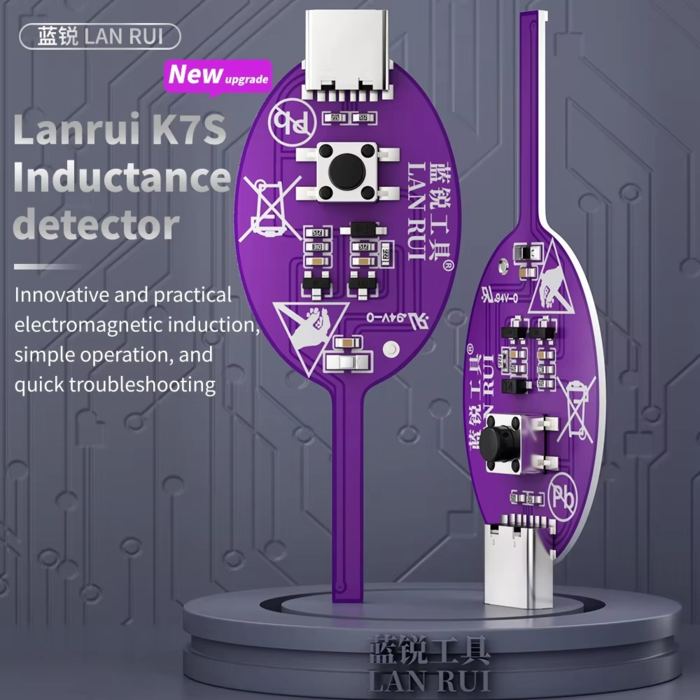

K7S là bo mạch dẹt màu tím hình lá, một đầu là cổng Type-C, đầu kia kéo dài thành que dò mảnh để luồn vào giữa các linh kiện. Hoàng Mai Mobile xếp K7S trong nhóm box, đế test, cáp.

Thiết bị kiểm tra cuộn cảm Lanrui K7S với cổng Type-C, nút nguồn, đèn báo và que dò
Bốn phần của K7S: cổng cấp nguồn Type-C, nút nguồn, đèn báo và que dò.
  • Báo bằng đèn: đèn xanh sáng khi cuộn cảm còn hoạt động, không phải đọc số.
  • Cấp nguồn Type-C: cắm dây Type-C từ sạc hoặc máy cấp nguồn, không dùng pin.
  • Que dò mảnh: đầu dò kéo dài từ bo mạch, đưa sát từng cuộn cảm trên main đông linh kiện.
  • Thao tác một nút: nhấn nút nguồn rồi đặt que lên linh kiện, khoanh vùng lỗi ngay trên bo.

Thông số kỹ thuật Lanrui K7S

Thông sốGiá trị
Chung
Thương hiệuLanrui
ModelK7S (bản nâng cấp)
Mã hàngSP011632
LoạiThiết bị kiểm tra cuộn cảm cảm ứng điện từ
Điện
Nguồn cấpCổng Type-C
Bật tắtNút nguồn trên bo
Cấu tạo
Đèn báoĐèn xanh sáng khi cuộn cảm hoạt động bình thường
Đầu dòQue dò liền bo mạch
Vật liệu boPCB in dấu 94V-0
Ứng dụngKiểm tra cuộn cảm trên main điện thoại
Lanrui K7S cắm cáp Type-C, đèn xanh sáng khi que dò đặt lên cuộn cảm còn tốt trên main
Đèn xanh bật sáng khi que dò chạm cuộn cảm còn hoạt động.

Cách dùng

  1. Cắm cáp Type-C vào K7S và nguồn 5V từ sạc điện thoại hoặc cổng USB.
  2. Nhấn nút nguồn trên bo để bật.
  3. Đặt đầu que dò sát cuộn cảm cần kiểm tra trên main.
  4. Đèn xanh sáng là cuộn cảm làm việc; đèn không sáng thì nghi cuộn cảm hoặc mạch quanh nó.
  5. Thử thêm một cuộn cảm cùng vị trí trên main tốt để đối chiếu.

Dùng với gì

Khi cần đối chiếu chéo kết quả, thiết bị kiểm tra cuộn cảm MAANT M093 là lựa chọn thứ hai cùng công dụng. Cùng hãng Lanrui có thẻ phát hiện từ tính P1 để xem vòng nam châm mặt lưng. Ca mất nguồn cần cấp điện thử main thì dùng dây cấp nguồn WYLIE 3A hoặc kẹp cấp nguồn đa năng Lanrui M191.

Lanrui K7S phù hợp với ai

Thợ sửa main iPhone, Android gặp ca sụt nguồn, mất nguồn, nóng chip nguồn, muốn loại trừ cuộn cảm trước khi khò chip. Tiệm chỉ thay màn, pin thì không cần.

Lưu ý khi dùng

  • Cấp nguồn 5V qua Type-C, không nối vào nguồn điện áp cao.
  • Đặt que dò đúng vào cuộn cảm cần thử, tránh linh kiện kim loại sát bên gây nhiễu.
  • Đèn báo chỉ nói cuộn cảm còn hoạt động hay không, không thay cho đo giá trị bằng máy đo LCR.
  • Bo mạch trần, cất trong túi chống tĩnh điện khi không dùng.

Câu hỏi thường gặp

K7S lấy nguồn từ đâu?
Qua cổng Type-C trên bo, cắm dây từ sạc điện thoại hoặc cổng USB rồi nhấn nút nguồn để bật.
Đọc kết quả thế nào?
Đèn xanh sáng là cuộn cảm còn hoạt động bình thường. Đèn không sáng thì cuộn cảm hoặc mạch quanh nó có vấn đề, nên đối chiếu thêm với main tốt.
Có cần tháo cuộn cảm ra khỏi main không?
Không, bạn đặt que dò lên cuộn cảm đang gắn trên bo. Cuộn cảm nằm quá sát linh kiện kim loại khác thì kết quả có thể nhiễu.
K7S khác MAANT M093 ở điểm nào?
Cả hai cùng thử cuộn cảm bằng cảm ứng. K7S cấp nguồn Type-C, báo bằng đèn xanh và có que dò liền bo; tiệm có thể dùng hai máy để đối chiếu chéo.
