Vỉ làm chân đa năng HU hãng WL
(1 đánh giá)
- Giao hàng toàn quốc, xem hàng trước khi trả tiền
- Đổi trả 3 ngày, lỗi nhà sản xuất đổi mới trong 7 ngày
- Bảo hành chính hãng, thời hạn ghi rõ từng sản phẩm
- Hoàn tiền 100% nếu phát hiện hàng dựng
Vỉ làm chân đa năng HU hãng WL là dòng vỉ CPU HiSilicon Kirin dày 0.12 mm, gồm tấm HU:C1 (HI3660, HI3630, HI3650 hai lớp), HU:C2 (HI6250, HI3660, HI6620, HI6220) và HU:C4 (HI3690 các bản, HI36280, HI6290, HI6500). Thợ tách RAM khỏi CPU rồi dùng ô lớp trên, lớp dưới cùng kem làm chân, máy khò và kẹp main.
Sản phẩm đang tạm hết hàng
Để lại số điện thoại, cửa hàng sẽ gọi báo bạn ngay khi có hàng về.
Cần gấp? Gọi 0982.15.3333 hoặc nhắn Zalo để hỏi hàng tương tự.
Điểm nổi bật của Vỉ làm chân đa năng HU hãng WL
CPU Kirin trên main Huawei là chip hai lớp: lớp dưới là CPU, lớp trên là RAM, tách ra là phải làm lại chân cả hai lớp. Vỉ làm chân đa năng HU hãng WL là dòng vỉ CPU HiSilicon của WL, dày 0.12 mm, in riêng ô lớp trên và ô lớp dưới cho từng mã chip. Vỉ làm chân đa năng HU WL có các tấm HU:C1, HU:C2 và HU:C4, mỗi tấm 6 ô.
Mỗi ô có khung lỗ định vị hình chữ nhật bao quanh, hai bên tấm là mũi tên và lỗ theo chuẩn đế định vị mở rộng của WL, nên gắn được lên đế khi cần giữ vỉ cố định trong lúc phết kem.
- Ba tấm, 18 ô: HU:C1 cho HI3660, HI3630, HI3650; HU:C2 cho HI6250, HI3660, HI6620, HI6220; HU:C4 cho HI3690, HI36280, HI6290, HI6500.
- Tách lớp trên và lớp dưới: HI3660, HI3630, HI3650 có ô riêng cho RAM và CPU.
- Dày 0.12 mm: in ở dòng cuối mỗi tấm.
- Gắn đế định vị: lỗ và mũi tên hai bên theo chuẩn đế mở rộng của WL.
Thông số kỹ thuật vỉ làm chân HU WL
| Thông số | Giá trị |
|---|---|
| Thương hiệu | WL |
| Model | HU:C1, HU:C2, HU:C4 tổng hợp (ghi mã khi đặt) |
| Mã hàng | SP009553 |
| Loại | Vỉ làm chân CPU HiSilicon Kirin, có ô lớp trên và lớp dưới |
| Độ dày | 0.12 mm |
| Số ô mỗi tấm | 6 |
| Chất liệu ghi trên vỉ | Thép Nhật, lỗ BGA chính xác |
| Số bằng sáng chế in trên vỉ | 201621266112.2 |
| Xuất xứ | Trung Quốc |
| Dùng với | Kem làm chân, máy khò, kẹp main, đế định vị WL |
Tương thích, dùng với gì
| Tấm | Ô trên vỉ | Ghi chú |
|---|---|---|
| HU:C1 | HI3660 lớp trên, HI3630 lớp trên, HI3650 lớp trên, HI3660 lớp dưới, HI3630 lớp dưới, HI3650 lớp dưới | Kirin 960, 920, 955 |
| HU:C2 | HI6250, HI3660 lớp trên, HI6620, HI6220, HI3660 lớp dưới, HI6620 | Kirin 659, 960, 910, 620 |

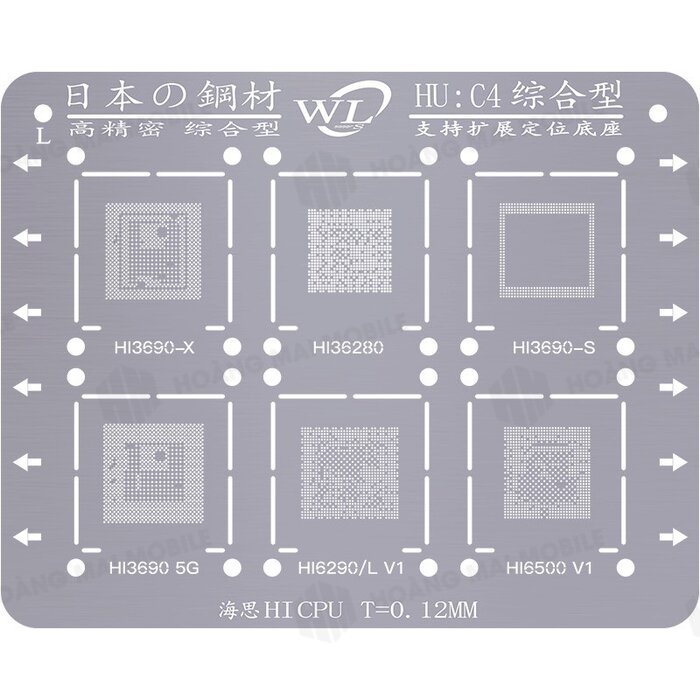

| HU:C4 | HI3690-X, HI36280, HI3690-S, HI3690 5G, HI6290/L V1, HI6500 V1 | Các bản Kirin 990, Kirin 820 |
Dụng cụ đi kèm gồm máy khò, kẹp main và kính hiển vi. IC nguồn, trung tần, WiFi Huawei dùng vỉ HI hãng WL; vỉ theo tên máy có vỉ Huawei hãng WL, CPU Qualcomm có vỉ QU cùng danh mục vỉ làm chân.
Vỉ HU WL phù hợp với ai
Hợp với tiệm sửa main Huawei, Honor hay gặp ca mất nguồn, treo logo do CPU Kirin bong chân, cần tách RAM khỏi CPU rồi làm lại chân cả hai lớp. Không cần nếu tiệm không nhận main Huawei hoặc chỉ làm IC phụ.
Nên chọn tấm nào
Kirin 960, 955, 920 (HI3660, HI3650, HI3630) lấy HU:C1 vì có đủ ô hai lớp. Kirin 659, 910, 620 (HI6250, HI6620, HI6220) lấy HU:C2, tấm này cũng có HI3660 hai lớp. Kirin 990 các bản và HI6290, HI6500 lấy HU:C4. Kirin 970, 980, 9000 thì xem vỉ CPU hãng MAANT.
Lưu ý khi dùng
- Phân biệt ô lớp trên và lớp dưới theo chữ in dưới ô, hai ô cùng mã nhưng lỗ khác nhau.
- Canh vỉ khít chân chip rồi mới phết kem, gạt mỏng với tấm 0.12 mm.
- Khò gió vừa, nhiệt đều, nguội rồi mới nhấc vỉ.
- Rửa vỉ và cất phẳng sau khi dùng.
Thông số sản phẩm
| Hãng sản xuất: | WL |
Bài viết hữu ích
Câu hỏi thường gặp
Mã HU dành cho chip nào?
CPU HiSilicon Kirin trên main Huawei, Honor. Mỗi tấm 6 ô, có ô riêng cho lớp trên (RAM) và lớp dưới (CPU) với HI3660, HI3630, HI3650.
Vỉ HU khác vỉ HI ở đâu?
HU là vỉ CPU Kirin, HI là vỉ IC nguồn, trung tần, âm thanh, WiFi HiSilicon. Hai dòng không thay cho nhau.
Kirin 990 dùng tấm nào?
HU:C4, có ô HI3690-X, HI3690-S và HI3690 5G cho các bản Kirin 990.
Vỉ dày bao nhiêu?
0.12 mm, in ở dòng cuối mỗi tấm.
