Vỉ làm chân đa năng chân chéo, chân thẳng RELIFE RL-044 BGA stencils/0.3/0.35/0.4/0.5/0.12MM

(1 đánh giá)
41.800₫
Giá đã bao gồm VAT 10%
-16%
ngày
giờ
phút
49.500₫
Tình trạng: Còn hàng
Thương hiệu: RELIFE

Số lượng:
- +

Điểm nổi bật của Vỉ làm chân đa năng chân chéo, chân thẳng RELIFE RL-044 BGA stencils/0.3/0.35/0.4/0.5/0.12MM

Vỉ làm chân đa năng RL-044 của RELIFE bản 35 vỉ là bộ vỉ đổ chân BGA cho CPU, eMMC Android: Qualcomm Snapdragon, MediaTek Dimensity, HiSilicon Kirin. Vỉ có cả lỗ chân thẳng, chân chéo 45 độ và lỗ lệch, cỡ lỗ 0.3, 0.35, 0.4 và 0.5 mm nên bao được nhiều kiểu bố trí bi khác nhau.

Vỉ thép không gỉ dày 0.12 mm, ăn mòn nửa (half etching) để chip lọt khít vào rãnh định vị, kèm lỗ thoát nhiệt giúp khò đều mà không cháy chip. Cả bộ đựng trong hộp giấy cứng hai lớp chống va đập.

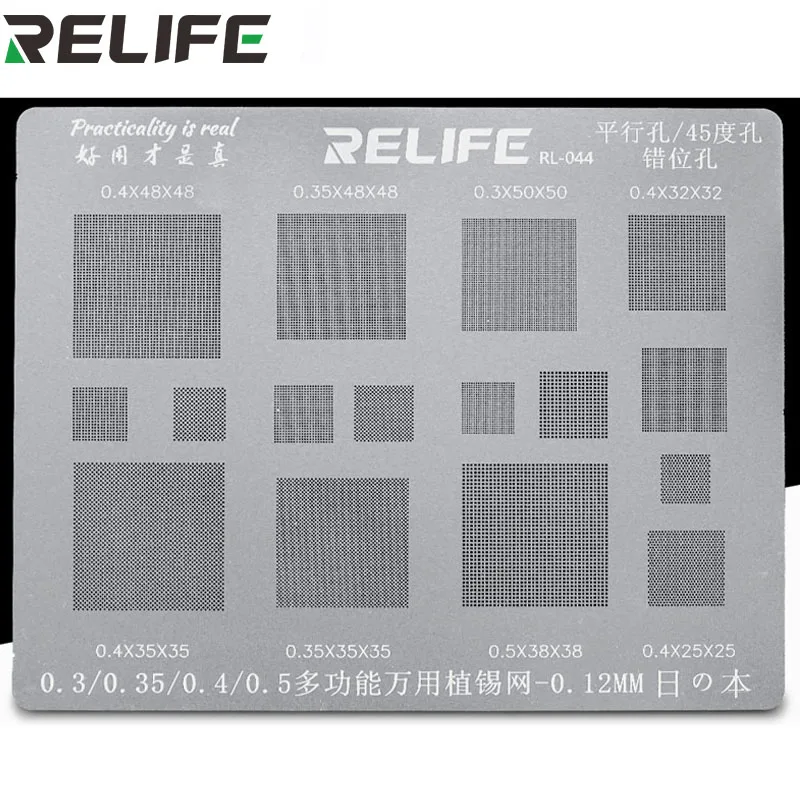

Vỉ làm chân đa năng RELIFE RL-044 bản 35 vỉ với các cỡ lỗ 0.3 đến 0.5 mm
Các vỉ trong bộ in cỡ lỗ và kích thước, ví dụ 0.4x48x48, để bạn chọn nhanh.
  • 4 cỡ lỗ: 0.3, 0.35, 0.4, 0.5 mm, kiểu chân thẳng, chéo 45 độ và lỗ lệch.
  • 35 vỉ: 4 ACU, 6 EMMC, 9 HIC, 6 MTC, 10 SMC cho CPU và eMMC Android.
  • Dày 0.12 mm: thép không gỉ chịu nhiệt, không cong sau nhiều lần khò.
  • Rãnh định vị nửa ăn mòn: đặt chip vào là khít, không phải căn bằng mắt.

Thông số kỹ thuật RELIFE RL-044 35 vỉ

Thông sốGiá trị
Chung
Thương hiệuRELIFE
ModelRL-044 (bản Android 35 vỉ)
Mã hàngSP008442
Số lượng35 vỉ
Cấu hìnhACU 4, EMMC 6, HIC 9, MTC 6, SMC 10
Dùng choĐổ chân BGA cho CPU, eMMC, Wi-Fi, NFC, baseband trên main Android
Vỉ
Chất liệuThép không gỉ
Độ dày0.12 mm
Cỡ lỗ0.3 / 0.35 / 0.4 / 0.5 mm
Kiểu lỗChân thẳng, chân chéo 45 độ, lỗ lệch
Kích thước vỉ0.4x48x48, 0.35x48x48, 0.3x50x50, 0.4x32x32 (cỡ lỗ x dài x rộng, mm) và các cỡ khác
MàuBạc xám
Đóng góiHộp giấy cứng hai lớp chống va đập

Số in trên vỉ đọc là cỡ lỗ rồi tới cạnh vỉ: 0.4x48x48 là lỗ 0.4 mm trên vỉ 48 x 48 mm. Cỡ lỗ chọn theo bước bi của chip, chip càng nhỏ dùng lỗ càng bé.

Tương thích, dùng với gì

Mã / nhómDùng choTrong hộp hay mua riêng
SMC (10 vỉ)CPU Qualcomm SnapdragonTrong bộ
MTC (6 vỉ)CPU MediaTek Dimensity, HelioTrong bộ
HIC (9 vỉ)CPU HiSilicon KirinTrong bộ
EMMC (6 vỉ)Chip nhớ eMMCTrong bộ
ACU (4 vỉ)CPU Android khácTrong bộ
Đế kẹp vỉ nam châmGiữ vỉ 48 x 48 hoặc 50 x 50 mm khi gạt kemMua riêng

RELIFE RL-044 35 vỉ phù hợp với ai

Hợp với thợ sửa main Android dùng chip Qualcomm, MediaTek, Kirin: dời CPU, đổ chân eMMC, Wi-Fi, baseband. Bộ gọn, đủ cỡ lỗ hay gặp, giá mềm hơn bản 58 vỉ.

Thợ làm nhiều máy Samsung dùng Exynos nên chọn bản 58 vỉ có nhóm EXC. Thợ iPhone cần bộ vỉ A-series riêng trong danh mục vỉ làm chân.

So với RELIFE RL-044 bản 58 vỉ và vỉ AMAOE Samsung

Tiêu chíRL-044 35 vỉRL-044 58 vỉVỉ Samsung AMAOE
Số vỉ35 vỉ58 vỉBán rời, 17 mã
Nhóm chipSnapdragon, MediaTek, Kirin, eMMC, ACUThêm Exynos 7 vỉ, nhiều Snapdragon, MediaTek hơnChỉ Samsung Galaxy
Độ dày0.12 mm0.12 mm, eMMC 0.15 mm0.12 mm
Đóng góiHộp giấy cứng hai lớpHộp 55 x 55 x 18 mmVỉ rời

Nên chọn bản 35 vỉ nếu bạn làm Qualcomm, MediaTek, Kirin và muốn tiết kiệm. Cần cả Exynos và vỉ eMMC dày 0.15 mm thì lên bản 58 vỉ.

Lưu ý khi dùng

  • Làm sạch lưng chip, đặt chip vào rãnh định vị, kiểm tra lỗ trùng pad rồi mới gạt kem thiếc.
  • Chọn cỡ lỗ 0.3 đến 0.5 mm theo bước bi của chip, lỗ to hơn pad sẽ gây dính bi.
  • Khò nhiệt vừa, để nguội hẳn rồi tách vỉ, không cạy khi thiếc còn mềm.
  • Lau cồn, cất vào hộp đúng vị trí để vỉ không cong, không lẫn cỡ.
Thông số sản phẩm
Hãng sản xuất: RELIFE
Xem thêm

Câu hỏi thường gặp

Bộ 35 vỉ gồm những nhóm nào?
10 vỉ Snapdragon (SMC), 6 MediaTek (MTC), 9 Kirin (HIC), 6 eMMC và 4 vỉ CPU Android khác (ACU).
Chân chéo và chân thẳng khác gì nhau?
Là hai cách bố trí lỗ trên vỉ theo lưới bi của chip: lưới vuông dùng vỉ chân thẳng, lưới xoay 45 độ dùng vỉ chân chéo. bộ này có cả hai kiểu và thêm lỗ lệch.
Cỡ lỗ 0.3 đến 0.5 mm chọn thế nào?
Chọn theo bước bi của chip, chip chân nhỏ dùng lỗ 0.3 hoặc 0.35 mm, chip eMMC và CPU bi to dùng 0.4 hoặc 0.5 mm.
Có làm được máy Samsung Exynos không?
Bản 35 vỉ không có nhóm Exynos. bạn cần RELIFE RL-044 bản 58 vỉ có thêm 7 vỉ EXC, hoặc mua lẻ vỉ Samsung AMAOE.
