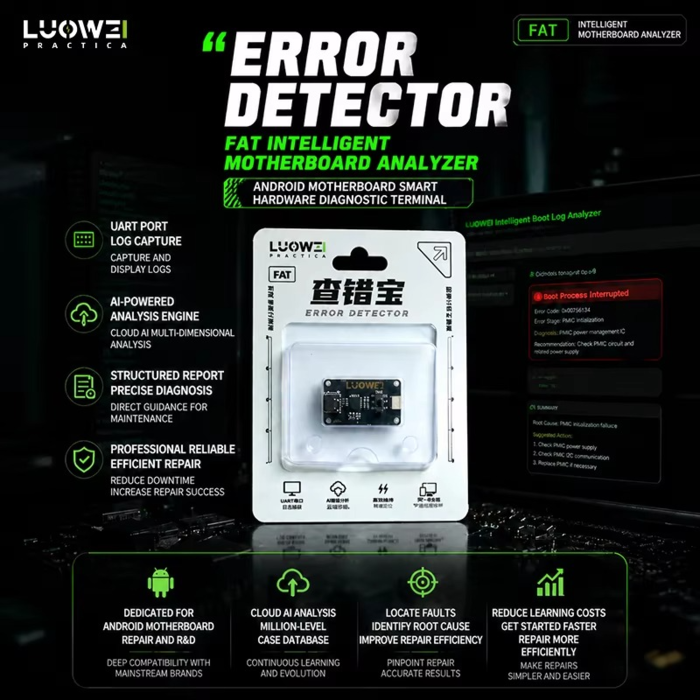

Thiết bị dò lỗi bo mạch LUOWEI FAT – USB sang TTL/Type-C, tự động dò tốc độ baud

Khi một chiếc Android không lên nguồn, thợ phải đoán xem máy dừng ở bước khởi động nào. Thiết bị dò lỗi bo mạch LUOWEI FAT bắt tín hiệu nhật ký khởi động qua cổng UART và đưa vào cổng USB Type-C của máy tính để bạn đọc xem máy chết ở khâu nào.

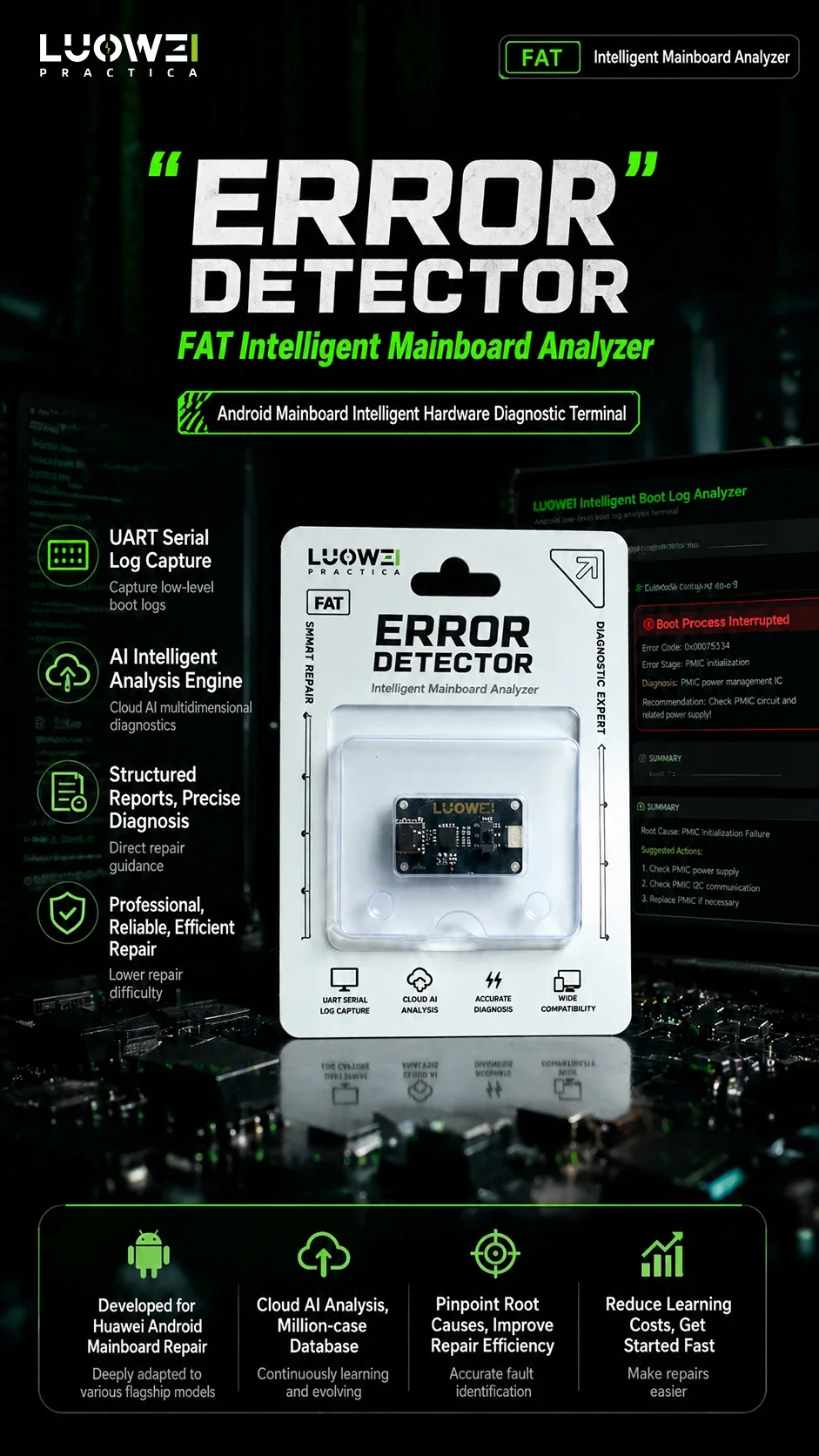

Theo ảnh hãng trên trang, thiết bị có hệ phân tích AI trên nền tảng đám mây, cho ra báo cáo có cấu trúc và gợi ý hướng kiểm tra. Thiết bị làm riêng cho main Android, không dùng cho iPhone.

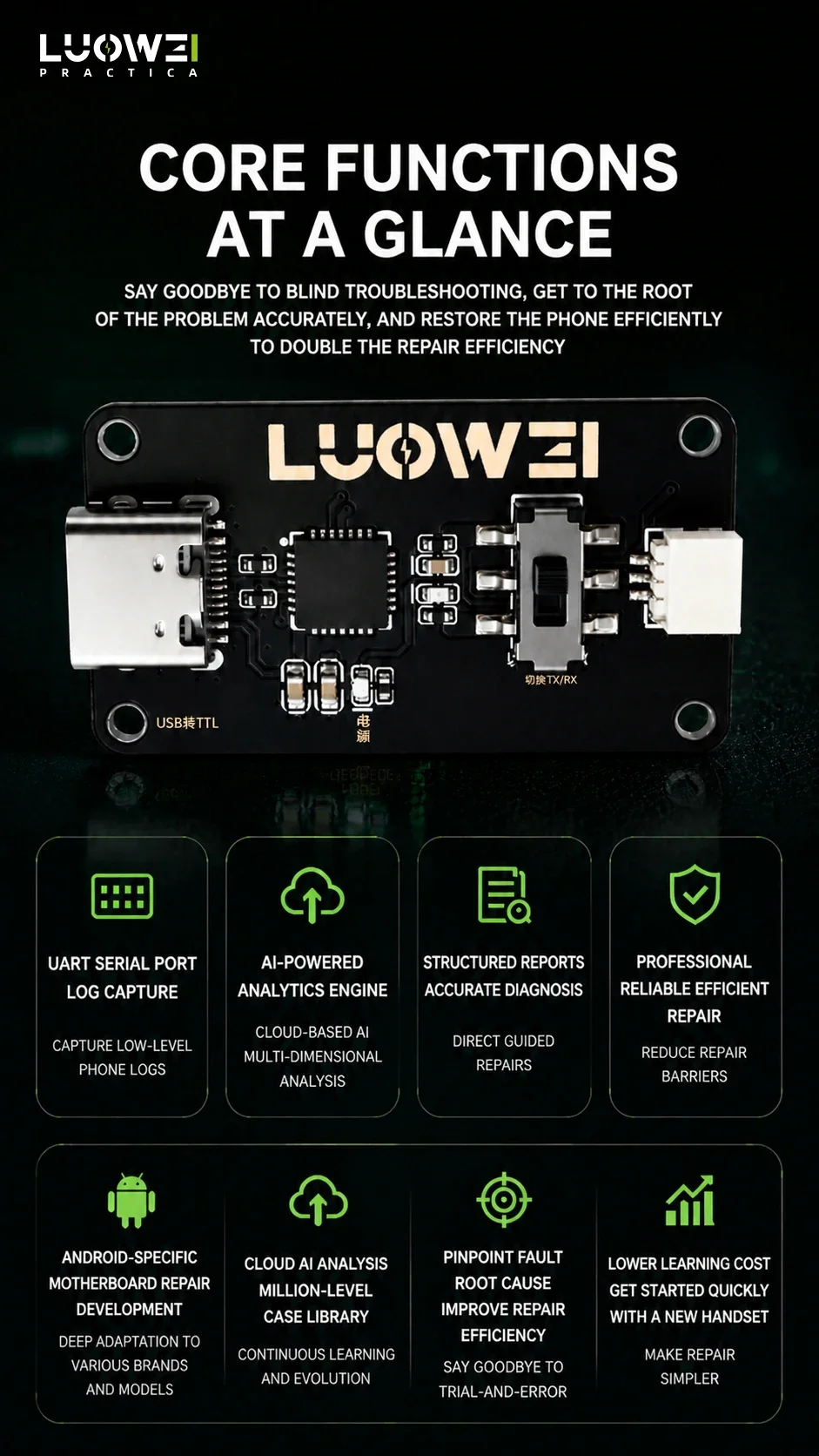

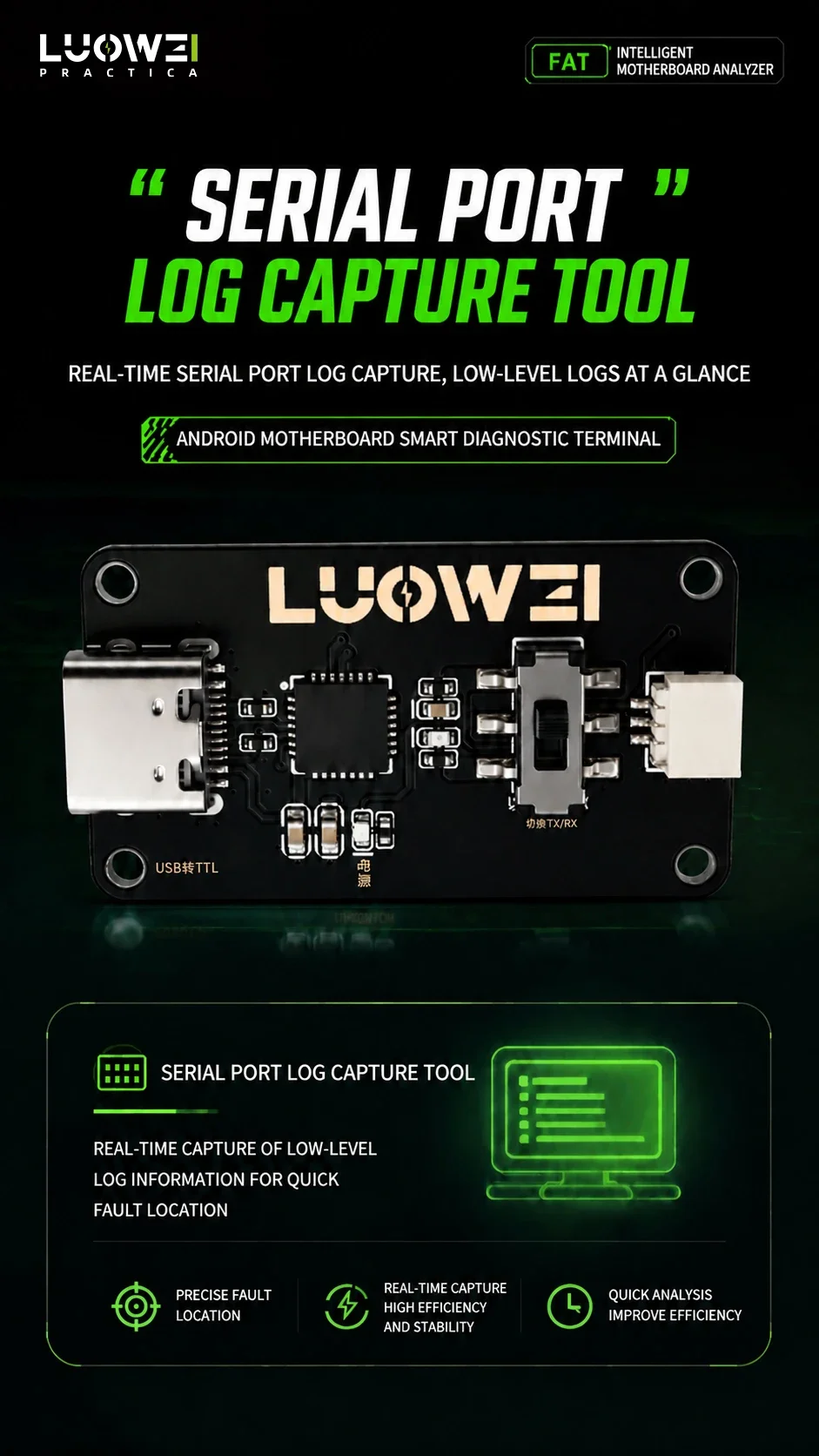

• Đọc nhật ký qua UART: bắt và hiển thị log khởi động của main.

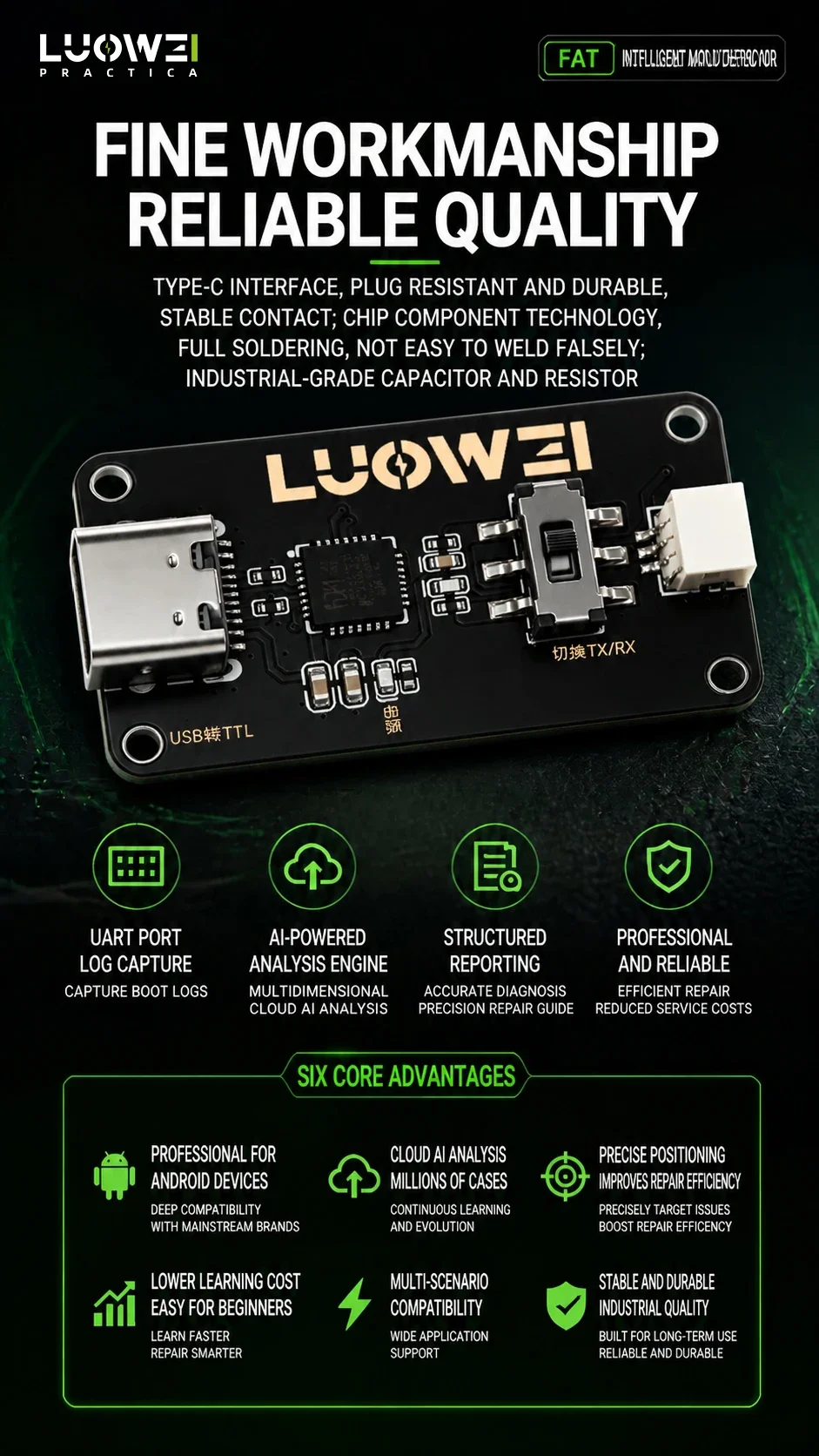

• Cổng Type-C: cắm trực tiếp vào máy tính, không cần mạch chuyển rời.
• Phân tích bằng AI trên đám mây: ra báo cáo có cấu trúc, gợi ý hướng sửa.

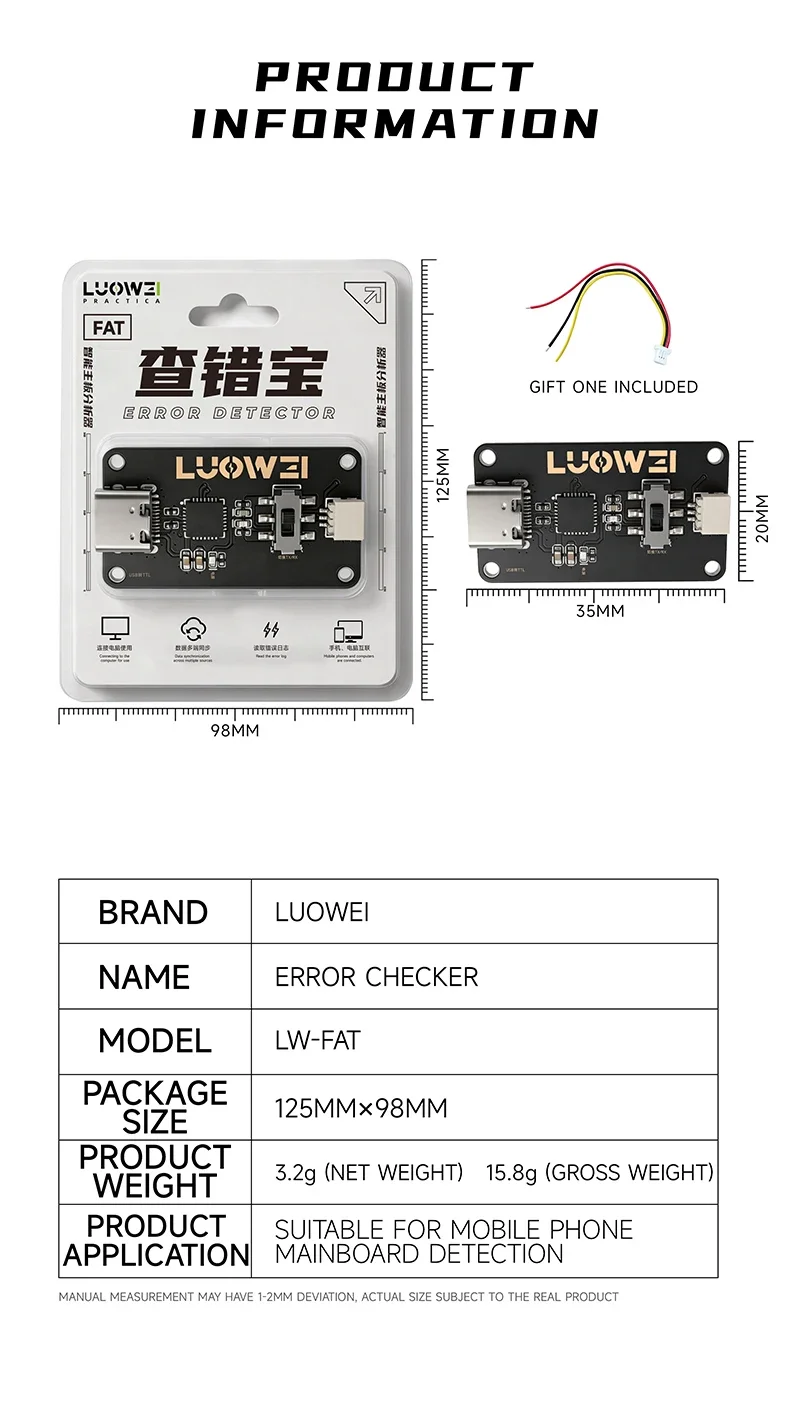

Thông số kỹ thuật thiết bị dò lỗi LUOWEI FAT

Tương thích, dùng với gì

FAT dùng với main Android và cần một máy tính có cổng USB Type-C hoặc cáp chuyển. Muốn bắt log, bạn nối dây vào chân UART trên main và cấp nguồn cho main riêng. Bảng dưới là những món hay đi kèm.

LUOWEI FAT phù hợp với ai

Hợp thợ main Android hay gặp ca treo logo, khởi động lại liên tục hoặc không lên nguồn mà đo nguồn vẫn ổn. Có log trong tay, bạn khoanh được lỗi nằm ở nguồn PMIC, bộ nhớ hay chip nào.

Với iPhone, bạn cần các dụng cụ khác trong danh mục thiết bị. Thợ chỉ sửa màn, pin thì không cần FAT.

Nên chọn bản nào

Trang này chỉ có một bản LUOWEI FAT. Để đo tín hiệu thẻ SIM, xem bo mạch kiểm tra tín hiệu hai thẻ SIM RELIFE XA6. Cho kiểm tra nguồn và dòng, xem máy cấp nguồn YCS 3060.

Lưu ý khi dùng

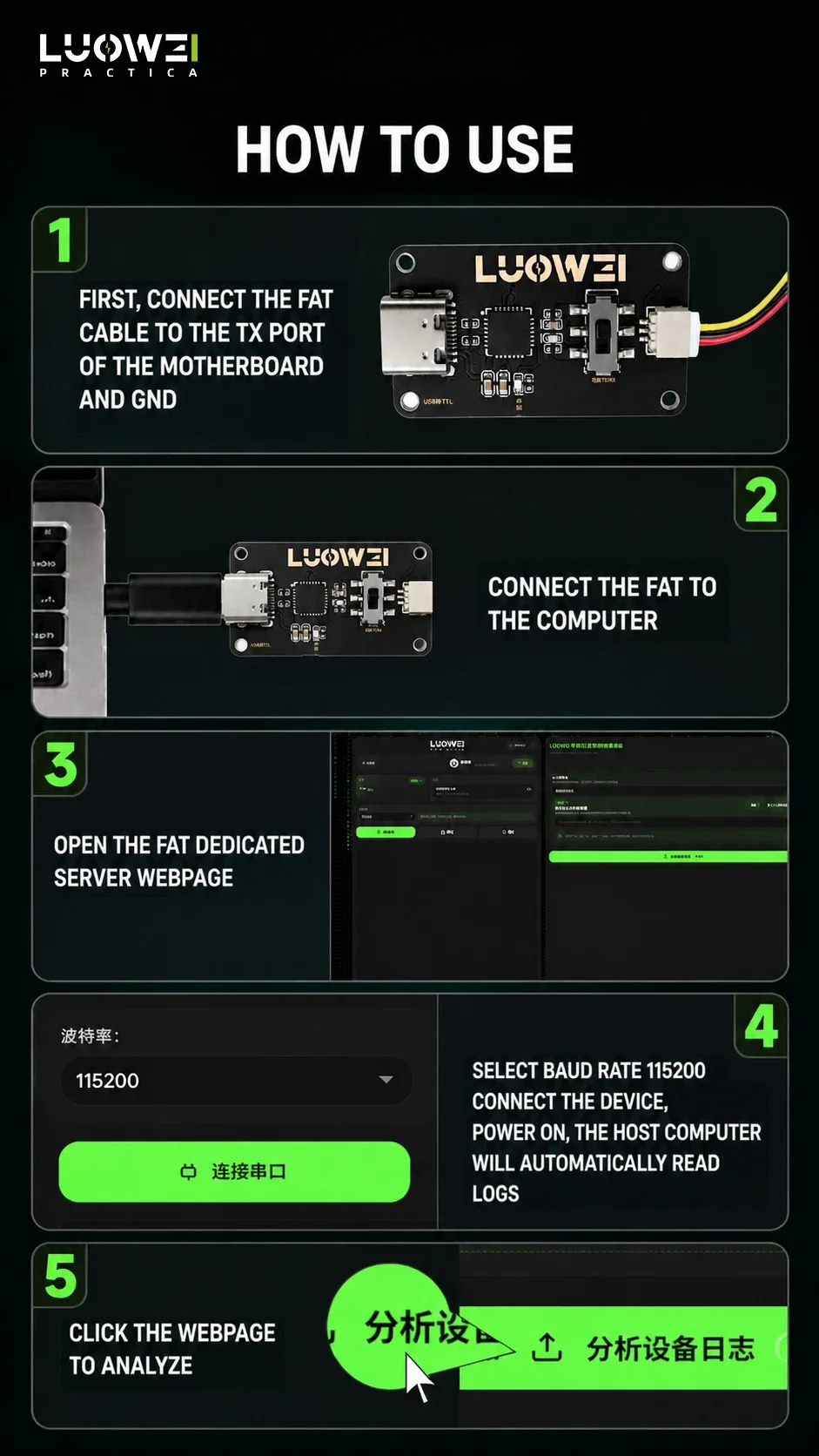

• Nối đúng dây TX, RX, GND vào chân UART của main, nối nhầm có thể làm hỏng thiết bị.
• Cấp nguồn cho main riêng khi bắt log.
• Kết quả phân tích chỉ là gợi ý, vẫn đo thực tế trên bo để xác nhận.
• Mỗi chip, mỗi dòng máy đặt chân UART ở chỗ khác nhau nên tra sơ đồ trước khi hàn dây.
