Ống kính nâng chiều cao kính hiển vi RF4 0.48X
(1 đánh giá)- Bảo hành 6 tháng
- Miễn phí vận chuyển, ship COD toàn quốc
- 1 đổi 1 trong 30 ngày, thủ tục đơn giản
- Hoàn tiền 100% nếu phát hiện hàng dựng
Ống kính RF4 0.48X là ống kính phụ cho thợ hàn main dưới kính soi nổi 3 mắt cần đầu kính cao hơn. Vặn vào ren 48mm, khoảng cách làm việc lên 168mm, phóng đại nhân 0.48 lần nên nhìn được vùng main rộng hơn; kính achromatic, vỏ kim loại khoảng 150g, kèm nắp bảo vệ và thảm lau.
Điểm nổi bật của Ống kính nâng chiều cao kính hiển vi RF4 0.48X
Ống kính RF4 0.48X (model RF4 WD168 0.48X) là ống kính phụ (barlow) vặn vào ren 48mm dưới vật kính của kính soi nổi 3 mắt. Lắp xong, khoảng cách làm việc tăng lên 168mm và độ phóng đại nhân 0.48 lần, nghĩa là tầm nhìn rộng ra và có thêm chỗ cho máy khò, mỏ hàn luồn vào dưới kính.
Kính soi nổi để nguyên vật kính thường có khoảng cách làm việc ngắn, mỏ hàn chạm vật kính, khò nóng hắt lên đèn. Thợ hàn main, đóng IC, câu dây lắp ống kính này để kéo đầu kính lên cao mà vẫn nhìn rõ cả vùng main đang làm.
- Khoảng cách làm việc 168mm: đủ chỗ cho tay khò và mỏ hàn, không phải cúi sát.
- Giảm phóng đại 0.48X: nhìn được vùng main rộng hơn gấp đôi so với vật kính gốc.
- Ren 48mm (1-7/8 inch): vặn thẳng vào vật kính của kính soi nổi 3 mắt phổ thông.
- Kính achromatic, vỏ kim loại: ảnh không viền màu, nặng khoảng 150g.
Thông số kỹ thuật ống kính RF4 0.48X
| Thông số | Giá trị |
|---|---|
| Chung | |
| Thương hiệu | RF4 |
| Model | RF4 WD168 0.48X |
| Mã hàng | SP009948 |
| Chất liệu | Vỏ kim loại hợp kim, kính quang học achromatic |
| Màu sắc | Vỏ đen, kính trong suốt |
| Quang học | |
| Độ phóng đại | 0.48X |
| Khoảng cách làm việc (WD) | 168mm |
| Tương thích | Kính hiển vi soi nổi zoom 3 mắt |
| Kích thước và khối lượng | |
| Ren lắp | 48mm (1-7/8 inch) |
| Kích thước | Đường kính 48mm, cao khoảng 50mm |
| Trọng lượng | Khoảng 150g |
| Đóng gói | |

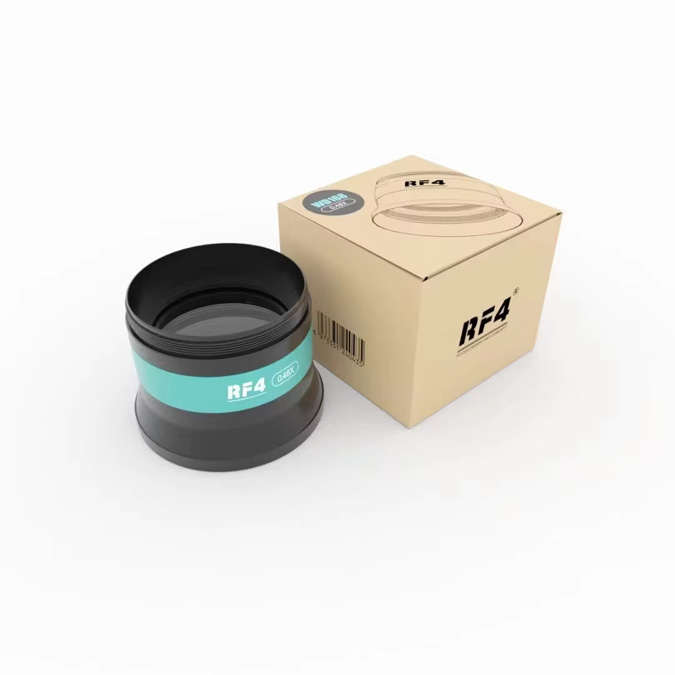

| Trong hộp | Hộp carton, ống kính, nắp bảo vệ, thảm lau hồng RF4 |
Hệ số 0.48X nhân vào độ phóng đại của kính: kính 7X-45X sau khi lắp cho dải khoảng 3.4X-21.6X nhưng đổi lại WD từ dưới 100mm lên 168mm. Nếu bạn cần soi chân BGA ở mức phóng đại lớn, tháo ống kính ra khi cần. Hai khái niệm WD và hệ số barlow được giải thích trong bài cách đọc thông số kính hiển vi.
Tương thích, dùng với gì
| Mã / tên | Dùng cho | Trong hộp hay mua riêng |
|---|---|---|
| RF4 RF-7050TV (vật kính 0.7X-5.0X, barlow 0.5X) | Thay ống 0.5X kèm máy để WD dài hơn | Mua riêng |
| RF4 RF-6565TVP | Vặn vào ren 48mm dưới vật kính | Mua riêng |
| RELIFE RL-M3T-B1 (zoom 0.7X-4.5X) | Kính 3 mắt ren 48mm cùng cỡ | Mua riêng |
Trong hộp có gì
- Ống kính RF4 0.48X WD168 ×1
- Nắp bảo vệ ×1
- Thảm lau hồng RF4 ×1
- Hộp carton
Ống kính RF4 0.48X phù hợp với ai
Nên mua nếu bạn hàn main, khò IC dưới kính 3 mắt và thấy đầu kính quá thấp, hoặc muốn nhìn cả cụm linh kiện trong một khung hình để câu dây. Thợ chủ yếu soi kiểm tra chân chip ở phóng đại cao, ít thao tác dụng cụ dưới kính, thì giữ vật kính gốc hoặc dùng bản 0.5X là đủ.
So với ống kính RF4 0.5X và 0.7X
| Tiêu chí | RF4 0.48X (bản này) | RF4 0.5X | RF4 0.7X |
|---|---|---|---|
| Hệ số phóng đại | 0.48X | 0.5X | 0.7X |
| Khoảng cách làm việc | 168mm (WD168) | 165mm (WD165) | 120mm (WD120) |
| Ren lắp | 48mm | 48mm | 48mm |
Nên chọn 0.48X nếu bạn muốn WD dài và tầm nhìn rộng trong ba bản; chọn 0.7X khi vẫn cần phóng đại tương đối lớn mà chỉ cần nâng kính lên vừa phải. Các bản ống kính phụ khác xem tại danh mục kính hiển vi và phụ kiện.
Lưu ý khi dùng
- Lau sạch ren và mặt kính bằng thảm lau RF4 trước khi vặn, bụi kẹt trong ren làm lệch trục quang.
- Sau khi lắp, hạ đầu kính xuống đến khi nét ở khoảng 168mm rồi mới chỉnh zoom.
- Không dùng xong để kính trong hộp có nắp, tránh khò hắt trực tiếp vào mặt kính.
Thông số sản phẩm
| Hãng sản xuất: | RF4 |
Bài viết hữu ích
Câu hỏi thường gặp
Ống kính 0.48X lắp được kính hiển vi nào?
Kính soi nổi zoom 3 mắt có ren 48mm dưới vật kính, như các dòng RF4 7050, 6565 và RELIFE RL-M3T-B1.
Lắp xong phóng đại còn bao nhiêu?
Phóng đại của kính nhân với 0.48; kính 7X-45X cho khoảng 3.4X-21.6X, đổi lại khoảng cách làm việc 168mm.
Khác gì bản 0.5X?
Bản 0.5X cho WD165 (165mm), bản 0.48X cho WD168 (168mm) và tầm nhìn rộng hơn một chút; cả hai cùng ren 48mm.
Có lắp thêm vòng đèn được không?
Được. vòng đèn ren 48mm vặn vào ren dưới của ống kính phụ.
