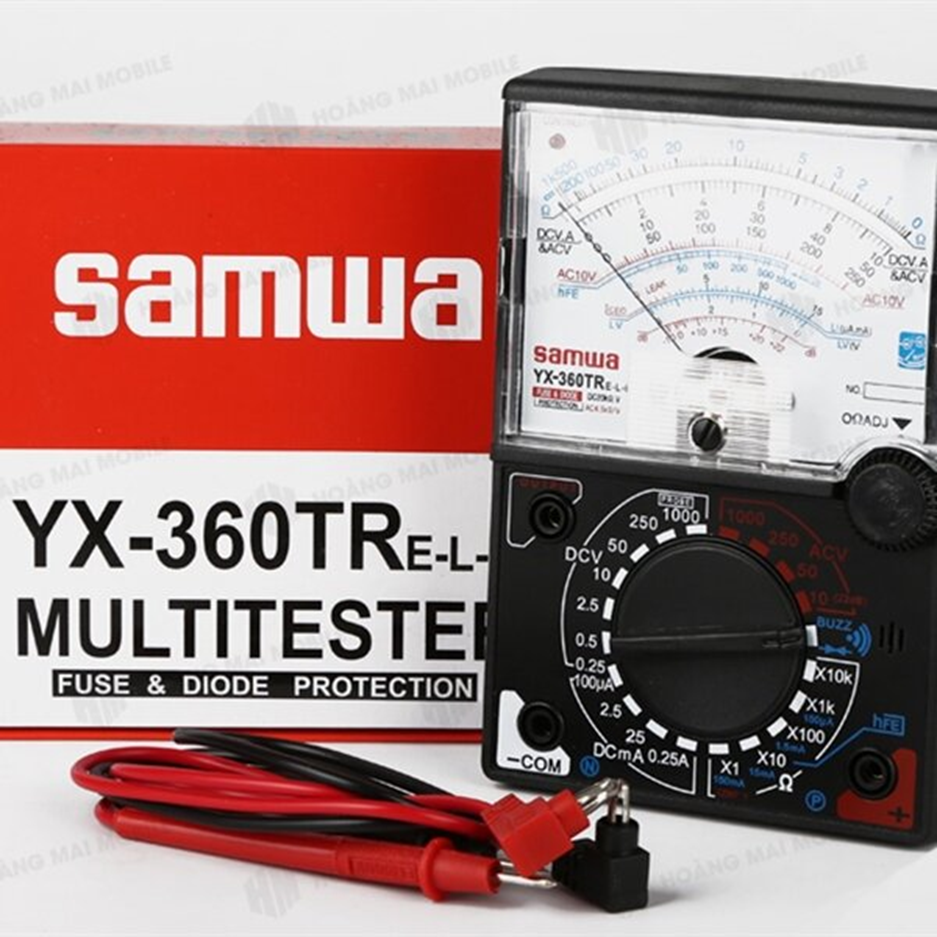

Đồng Hồ Vạn Năng Sanwa YX-360TR

Đồng hồ vạn năng Sanwa YX-360TR là đồng hồ kim analog cổ điển của Sanwa (Nhật Bản), loại máy nhiều thợ sửa điện thoại vẫn giữ trên bàn bên cạnh đồng hồ số. Kim dao động liên tục nên bạn thấy ngay tụ đang nạp, mạch chập chờn hay điện trở thay đổi, những thứ đồng hồ số hiển thị chậm hoặc nhảy số khó theo dõi.

Máy đo điện áp một chiều từ thang 0.1V đến 1000V, điện áp xoay chiều đến 750V, dòng một chiều đến 0.25A, điện trở năm thang đến 200MΩ, có thêm thang điện dung và đo hFE transistor khi gắn que đo tùy chọn. Nguồn là 2 pin R6 (AA) thông dụng, mua ở đâu cũng có.

• Độ nhạy 20kΩ/V: ở các thang DCV từ 0.1V đến 50V, máy ít gây sụt áp lên mạch đang đo nên số đọc sát thực tế hơn.
• Thang Ω rộng: 5 thang từ 2kΩ đến 200MΩ, đủ kiểm tra từ điện trở nhỏ trên main đến rò cách điện.
• Cơ cấu kim dây căng: kim loại taut-band ít ma sát, bền khi va đập và trả về đúng vị trí không.
• Nhẹ, 320g: cầm tay cả ngày hoặc bỏ túi đồ nghề đi sửa tận nơi.
• Có cầu chì bảo vệ: cầu chì 0.5A/250V thay được khi lỡ đo sai thang dòng.

Thông số kỹ thuật đồng hồ vạn năng Sanwa YX-360TR

Độ nhạy 20kΩ/V nghĩa là ở thang 10V máy có trở kháng vào 200kΩ. Với mạch điện thoại có trở kháng cao, bạn nên chọn thang nhỏ vừa đủ để kim lệch nhiều, số đọc sẽ ít sai hơn.

Tương thích, dùng với gì

Máy dùng với que đo đi kèm hoặc que đầu kim nhọn như que đo LUOWEI LW-315 để chọc vào chân linh kiện nhỏ trên main. Muốn đo hFE transistor phải mua thêm que HFE-6T của Sanwa, trong hộp không có. Các mẫu đồng hồ và que đo khác xem ở mục đồng hồ, que đo.

Đồng hồ vạn năng Sanwa YX-360TR phù hợp với ai

Thợ sửa main quen đọc kim, hay đo thông mạch, kiểm tra tụ nạp xả và dò chập nguồn sẽ thích YX-360TR vì kim phản ứng tức thì. Thợ cũng hay mua thêm một chiếc kim để đối chiếu khi đồng hồ số cho số lạ.

Nếu bạn chủ yếu thay màn, thay pin và cần số đọc rõ từng chữ số, đo tụ nhiều thang hay đo nhiệt độ, đồng hồ số như VICTOR VC890D sẽ tiện hơn.

So với VICTOR VC890C+ và ZOYI ZT102A

Nên chọn Sanwa YX-360TR nếu bạn cần đồng hồ kim bền, đọc xu hướng tín hiệu; chọn VC890C+ khi cần đo dòng lớn và nhiệt độ; chọn ZT102A khi muốn tự động chọn thang cho người mới.

Lưu ý khi dùng

• Chỉnh kim về số không bằng núm 0Ω ADJ mỗi lần đổi thang điện trở, pin yếu thì kim không về được, thay pin.
• Không đo điện trở hay tụ khi mạch còn điện, dễ đứt cầu chì hoặc hỏng cuộn kim.
• Đo xong vặn về thang ACV cao hoặc OFF để tránh cạn pin và bảo vệ kim khi di chuyển.
• Cất máy nơi khô, tránh để gần nam châm và máy khò đang nóng.
