Bảng thực hành hàn RELIFE RL-044R để đào tạo thực hành hỗ trợ iPhone 8G-17
(1 đánh giá)- Giao hàng toàn quốc, xem hàng trước khi trả tiền
- Đổi trả 3 ngày, lỗi nhà sản xuất đổi mới trong 7 ngày
- Bảo hành chính hãng, thời hạn ghi rõ từng sản phẩm
- Hoàn tiền 100% nếu phát hiện hàng dựng
Bảng thực hành hàn RELIFE RL-044R là tấm bo luyện tập 109 × 99 × 2 mm màu xanh dương, có ô chip BGA60 đến BGA315, NAND, WiFi, Baseband, NFC, tụ 0402, 0201, hàng socket từ iPhone 6S đến 16P và mặt chip iPhone 17. Thợ mới tập tháo lắp chip, socket, nối dây bay trên bảng thay vì main thật, lau sạch rồi dùng lại nhiều lần.
Điểm nổi bật của Bảng thực hành hàn RELIFE RL-044R để đào tạo thực hành hỗ trợ iPhone 8G-17
Thợ mới thường tập hàn chip trực tiếp trên main hỏng, nhưng mỗi lần lỡ tay là mất một bo mạch. Bảng thực hành hàn RELIFE RL-044R là tấm bo luyện tập 109 × 99 mm màu xanh dương, dùng tập tháo lắp chip BGA, socket connector, tụ nhỏ và nối dây bay cho iPhone 8 đến iPhone 17, làm đi làm lại mà không phải hy sinh main thật.

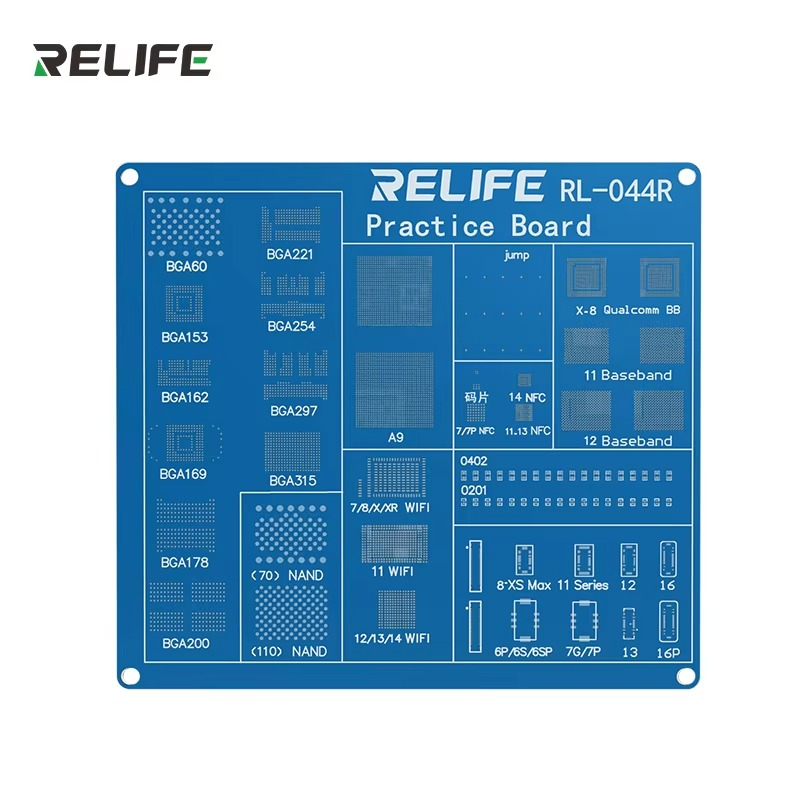

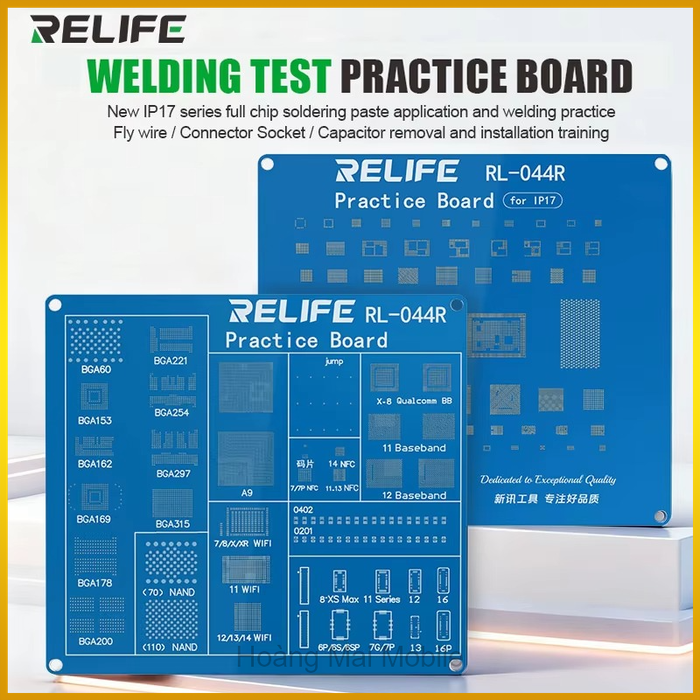

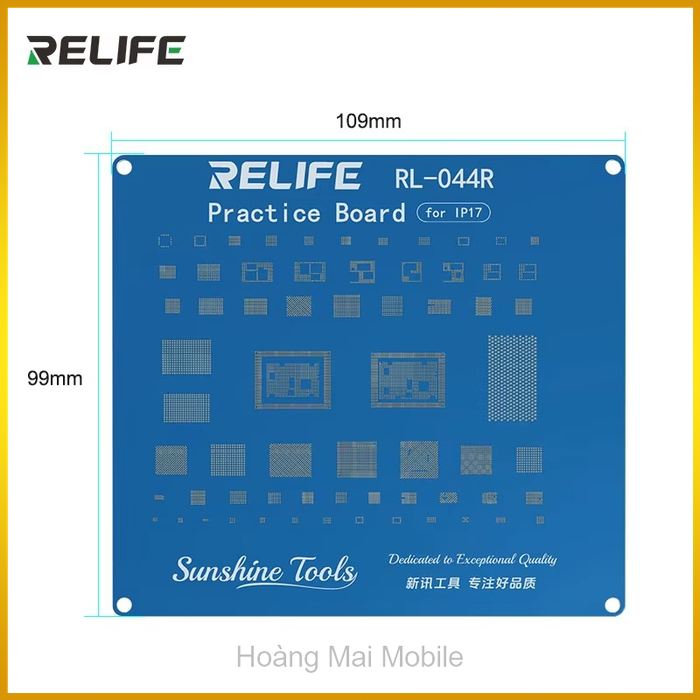

Bộ ảnh của bảng thực hành hàn RELIFE RL-044R cho thấy hai bố cục: một mặt in các ô BGA60 đến BGA315, NAND, WiFi, Baseband, NFC, tụ 0402, 0201 và hàng socket theo đời iPhone; mặt còn lại ghi Practice Board for IP17 với bố trí chip của iPhone 17. Thao tác khò, quét thiếc, đặt chip và hàn lại đều giống ca thật.
- Tập lắp chip BGA: 10 ô từ BGA60 đến BGA315, thêm ô A9, NAND 70 và 110 bi, WiFi 7 đến 14, Baseband 11, 12 và X-8 Qualcomm.

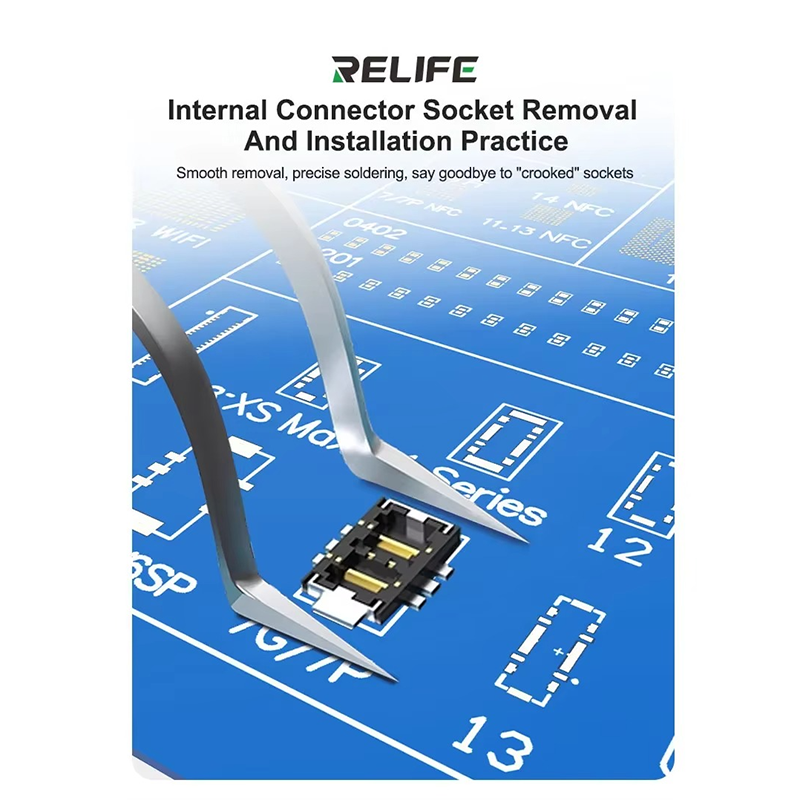

- Tập tháo lắp socket: 8 ô socket theo đời từ 6P/6S/6SP đến 16, 16P, tránh hỏng do nhiệt hoặc cạy gãy.
- Tập tụ nhỏ và dây bay: ô tụ 0402, 0201 và vùng jump wire để luyện nối dây mảnh.
- Dùng lại nhiều lần: lau sạch sau mỗi buổi tập rồi tiếp tục, nặng khoảng 33 g.
Thông số kỹ thuật bảng RL-044R
| Thông số | Giá trị |
|---|---|
| Chung | |
| Thương hiệu | RELIFE (Sunshine Tools) |
| Model | RL-044R |
| Mã hàng | SP011621 |
| Chất liệu | Bo mạch luyện tập |
| Màu sắc | Xanh dương |
| Mã vạch trên bao bì | 6941590217024 |
| Xuất xứ | Trung Quốc |
| Kích thước và khối lượng | |
| Kích thước sản phẩm | 109 × 99 × 2 mm |
| Kích thước đóng gói | 120 × 149 × 2 mm |
| Trọng lượng tịnh | Khoảng 33 g |
| Trọng lượng tổng | Khoảng 35 g |
| Ứng dụng | |
| Phạm vi | Tập tháo lắp chip BGA, socket connector, tụ, dây bay cho iPhone 8 đến 17 |
| Đóng gói | Túi hoặc hộp chống tĩnh điện |
Tương thích, dùng với gì
| Nhóm ô trên bảng | Vị trí in trên bảng | Tập việc gì |
|---|---|---|
| Chip BGA | BGA60, BGA153, BGA162, BGA169, BGA178, BGA200, BGA221, BGA254, BGA297, BGA315 | Quét thiếc, đặt chip, hàn lại |
| CPU, NAND | A9, NAND 70 bi, NAND 110 bi | Tập chip lớn, nhiều bi |
| WiFi, NFC | WiFi 7/8/X/XR, WiFi 11, WiFi 12/13/14, NFC 7/7P, NFC 14, NFC 11/13, ô code chip | Chip nhỏ, chân dày |
| Baseband | X-8 Qualcomm BB, 11 Baseband, 12 Baseband | Thay chip sóng |
| Socket connector | 6P/6S/6SP, 7G/7P, 8-XS Max, 11 Series, 12, 13, 16, 16P | Tháo, lắp socket không gãy chân |
| Tụ, dây bay | 0402, 0201, vùng jump | Hàn linh kiện nhỏ, nối dây |
| Mặt iPhone 17 | Practice Board for IP17 | Bố trí chip iPhone 17 |
Khi tập bạn cần máy khò, máy hàn, thiếc hàn và mỡ hàn và kính hiển vi. Để luyện làm chân chip, xem thêm vỉ làm chân hoặc vỉ CPU RELIFE IPZ16 cho iPhone 17 cùng hãng.
Hướng dẫn sử dụng
- Đặt bảng lên mặt phẳng ổn định, bắt vít qua bốn lỗ góc nếu dùng với đế.
- Tháo socket hoặc chip theo vị trí in trên bảng.
- Quét thiếc, canh chip, kiểm soát lượng thiếc.
- Lắp lại linh kiện và soi kiểm tra dưới kính.
- Lau sạch bảng sau khi tập để dùng lại.
Bảng RL-044R phù hợp với ai
Hợp với thợ mới học hàn BGA, người dạy nghề cần bảng tập cho học viên, và thợ cũ muốn làm quen bố trí chip iPhone 17 trước khi nhận ca thật. Không cần nếu bạn chỉ thay màn, pin và không hàn bo mạch.
Lưu ý khi dùng
- Kiểm soát nhiệt và lượng thiếc để tập sát với ca thật.
- Lau sạch thiếc, mỡ hàn sau mỗi buổi tập.
- Cất bảng trong túi chống tĩnh điện đi kèm.
Thông số sản phẩm
| Hãng sản xuất: | RELIFE |
Bài viết hữu ích
Câu hỏi thường gặp
Bảng RL-044R tập được những gì?
Tháo lắp chip BGA, socket connector, tụ 0402, 0201, nối dây bay và thay chip Baseband, WiFi, NFC, cùng mặt chip iPhone 17.
Bảng dùng cho iPhone đời nào?
iPhone 8 đến 17; hàng socket in từ 6P/6S/6SP đến 16, 16P.
Kích thước bảng là bao nhiêu?
109 × 99 × 2 mm, nặng khoảng 33 g, đóng gói 120 × 149 mm.
Tập xong có dùng lại được không?
Có, lau sạch bảng sau mỗi buổi rồi tập tiếp.
